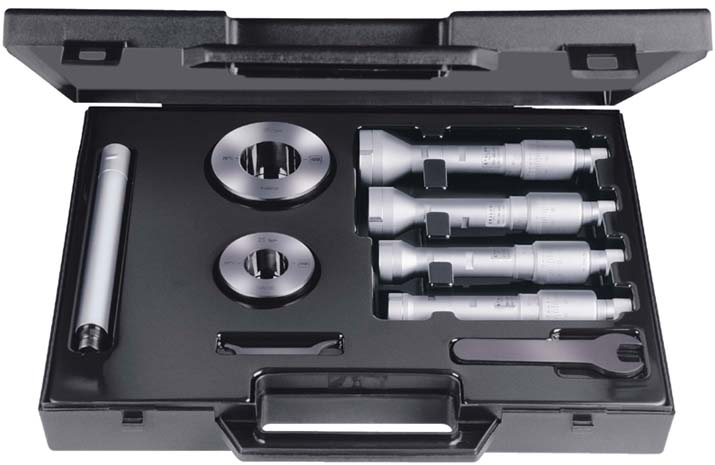

產品名稱:機械內徑千分尺(盲孔) |
品 牌:瑞士ETALON |
所屬類別:內徑測量 → 三爪內徑千分尺 |
|
|
|
|
產 品 說 明 |
測量通孔、盲孔及短臺階孔,應用范圍直到100mm的所有型號的測量桿都向外且延伸超越到測量頭的前面。
● 分度值:5-100 mm為0.002mm,100-300 mm為0.01mm;
● 材料硬度:應用范圍5-100mm測量觸頭為淬硬鋼,100-300 mm—硬質合金端面;
● 最大允許誤差:5-40 mm為3μm, 40-100 mm為4μm,100-300 mm為5μm;
● 重復性:5-40 mm為3μm, 40-100 mm為4μm,100-300 mm為5μm;
訂貨代號 |
應用范圍 |
訂貨代號 |
應用范圍 |
特征 |
訂貨代號 |
尺寸 |
訂貨代號 |
直徑 |
完整套裝 |
單支千分尺 |
加長桿 |
校對環規 |
078110592 |
5-10 |
078112356 |
5-6 |
2×180° |
078103613 |
100 |
00840114 |
6 |
078112357 |
6-7 |
2×180° |
- |
00840115 |
8.5 |
078112358 |
7-8.5 |
2×180° |
- |
078112359 |
8.5-10 |
2×180° |
078110594 |
10-20 |
078112360 |
10-12.5 |
3×120° |
078103621 |
150 |
00840116 |
12.5 |
078112361 |
12.5-15 |
3×120° |
- |
00840117 |
17.5 |
078112362 |
15-17.5 |
3×120° |
- |
078112363 |
17.5-20 |
3×120° |
078110596 |
20-40 |
078112364 |
20-25 |
90°-135°-135° |
078103624 |
150 |
00840106 |
25 |
078112365 |
25-30 |
90°-135°-135° |
- |
00840107 |
35 |
078112366 |
30-35 |
90°-135°-135° |
- |
078112367 |
35-40 |
90°-135°-135° |
078110598 |
40-100 |
078112368 |
40-45 |
90°-135°-135° |
078104940 |
150 |
00843230 |
45 |
078112369 |
45-50 |
90°-135°-135° |
- |
00843239 |
60 |
078112370 |
50-60 |
90°-135°-135° |
00840118 |
85 |
078112371 |
60-70 |
90°-135°-135° |
- |
078112372 |
70-85 |
90°-135°-135° |
078112373 |
85-100 |
90°-135°-135° |
訂貨代號 |
應用范圍 |
訂貨代號 |
訂貨代號 |
應用范圍 |
訂貨代號 |
尺寸 |
簡易套裝 |
單支千分尺 |
測量桿 |
加長桿 |
078110749 |
100-150 |
078110733 |
078111003* |
100-125 |
078104940 |
150 |
078111004 |
125-150 |
- |
078110751 |
150-300 |
078110737 |
078111005* |
150-175 |
078104940 |
150 |
078111006 |
175-200 |
- |
078111007 |
200-225 |
078111008 |
225-250 |
078111009 |
250-275 |
078111010 |
275-300 |
*單支千分尺NO078110733或078110737或上述兩個一起,提供一套測桿. |
|
|
|
|
|
